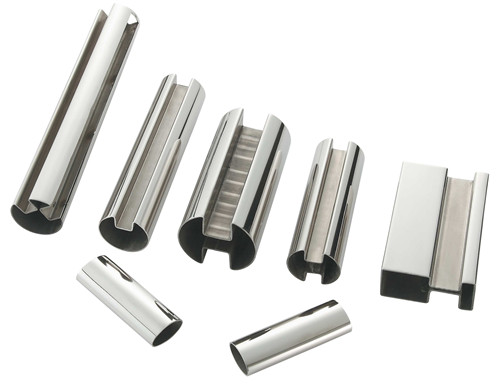

不銹鋼異形管（如橢圓、方矩、異型截面、變徑 / 折彎異形管等）因截面不規則、壁厚不均、成型應力大、焊接位置復雜，焊接工藝需重點控制熱輸入、變形、焊縫耐腐蝕性、接頭成型性，核心要求如下，按工藝全流程梳理：
一、焊前準備：基礎要求（決定焊接質量下限）
材料與焊材匹配
明確不銹鋼材質（奧氏體 304/316L、鐵素體 430、雙相 2205 等），焊材需與母材兼容且耐蝕性不低于母材：
304 異形管：選 ER308（實芯）/E308L-16（焊條）；
316L 異形管：選 ER316L/E316L-16；
雙相鋼異形管：選匹配雙相焊材（如 ER2209），嚴禁用普通奧氏體焊材。
焊材需干燥（焊條 350℃烘干 1h，實芯絲防潮），避免氫致裂紋。
坡口與裝配精度
異形管截面不規則，坡口需按壁厚定制：薄壁（δ＜3mm）開 I 型坡口（留 0.5-1mm 間隙）；厚壁（δ≥3mm）開 V 型 / U 型坡口（角度 60-70°，鈍邊 0.5-1mm），保證根部焊透。
嚴格控制錯邊量≤10% 壁厚且≤1mm，異形管對接易因截面偏差錯位，需用專用夾具固定（如卡具、定位塊），避免焊縫偏析、未焊透。
表面徹底清理
不銹鋼對油污、氧化皮、水分極敏感，焊前需用丙酮 / 酒精擦拭坡口及兩側 20mm 范圍，去除油脂、鐵銹、灰塵；
若表面有氧化膜，用不銹鋼絲刷（禁用碳鋼刷）清理，防止焊縫夾渣、氣孔、晶間腐蝕。
二、焊接方法選擇：適配異形管特性
優先選熱輸入小、成型可控、保護效果好的方法，按壁厚 / 精度需求選擇：
鎢極氬弧焊（TIG/GTAW）：首選方法
適用：薄壁異形管（δ＜5mm）、精密異形件、轉角 / 變徑復雜截面，熱輸入小、變形小、焊縫成型美觀，氬氣保護可避免氧化。
要求：采用直流正接（DCEN），純氬保護（純度≥99.99%），背面充氬保護（防止根部氧化）。
熔化極氣體保護焊（MIG/GMAW）：效率優先
適用：厚壁異形管（δ≥5mm）、批量生產，焊接效率高，可實現半自動 / 自動焊。
要求：用 98% Ar+2% O?混合氣體，實芯絲焊接，控制熔滴過渡（短路過渡 / 噴射過渡），避免飛濺。
等離子弧焊（PAW）：精密厚壁異形管
適用：δ≥8mm 的厚壁異形管、要求全焊透的精密件，焊透性強、熱影響區窄，適合截面規則度要求高的異形件。
手工電弧焊（SMAW）：現場修補
適用：異形管現場安裝、局部修補，僅作輔助，需控制焊條擺動幅度，避免過熱。
三、核心工藝參數：控制熱輸入（關鍵要求）
不銹鋼熱導率低、線膨脹系數大，熱輸入過大易導致變形、晶間腐蝕、熱裂紋，需嚴格控制：
通用參數原則
采用小電流、快速焊、短弧，避免單道焊縫過熱；
層間溫度≤150℃（奧氏體不銹鋼），雙相鋼≤100℃，防止晶粒粗大、耐蝕性下降。
TIG 焊關鍵參數（示例）
電流：薄壁（δ1-2mm）30-60A，中壁（δ3-5mm）60-120A；
氬氣流量：正面 8-12L/min，背面 5-8L/min（根部保護）；
鎢極：鈰鎢極（Φ2.0-3.2mm），焊槍角度 30-45°，焊接速度 8-15cm/min。
特殊截面調整
異形管轉角 / 變徑處：減小電流 10%-15%，減慢焊接速度，保證熔池填充飽滿，避免未焊透；
橢圓 / 扁平異形管：先焊短軸截面，再焊長軸截面，分散焊接應力。
四、焊接操作：變形與接頭控制
焊接順序：防變形核心
采用對稱焊、分段退焊、多層多道焊：
對稱焊：異形管兩側焊縫交替焊接，抵消線膨脹變形；
分段退焊：每段焊長 50-100mm，從兩端向中間退焊，減少整體變形；
多層多道焊：厚壁管分 2-3 層焊，每層厚度≤3mm，層間清理焊渣。
定位與固定
用剛性夾具 + 定位焊固定，定位焊長度 10-15mm，間距 50-100mm，定位焊需焊透且無缺陷，后續正式焊接需覆蓋定位焊。
異形管易翹曲，可采用反變形法（預先反向彎曲，抵消焊接變形）。
熔池與接頭控制
控制熔池大?。ㄖ睆健? 倍鎢極直徑），避免熔池過大導致燒穿、塌陷；
收弧時填滿弧坑，防止弧坑裂紋，TIG 焊可采用電流衰減法收??；
嚴禁在非焊接部位引弧，避免表面電弧擊傷（易引發腐蝕）。
五、焊后處理：提升耐蝕性與外觀
焊縫清理
清除焊渣、飛濺，用不銹鋼刷清理，禁用碳鋼工具；
若焊縫有氧化色（藍 / 黑色），用酸洗鈍化膏涂抹 10-20min，清水沖洗，恢復鈍化膜。
酸洗鈍化（必做要求）
奧氏體 / 雙相鋼異形管焊后必須整體酸洗鈍化，去除焊接熱影響區的貧鉻層，恢復耐腐蝕性；
異形管死角、轉角處需重點處理，保證鈍化膜均勻完整。
變形校正
輕微變形用冷校法（專用夾具校正），嚴禁熱校（避免再次氧化、晶粒粗大）；
校正后需重新檢查焊縫，防止裂紋。
六、質量檢測：確保接頭可靠性
外觀檢測
焊縫無裂紋、氣孔、夾渣、咬邊（咬邊深度≤0.5mm）、未焊透，成型均勻，與母材圓滑過渡。
無損檢測
精密 / 承壓異形管：做滲透檢測（PT）（檢測表面裂紋）、射線檢測（RT）或超聲檢測（UT）（檢測內部缺陷）；
耐蝕要求高的構件：做晶間腐蝕試驗（如 GB/T 4334），驗證焊縫抗晶間腐蝕性能。
氣密性 / 水壓試驗
流體輸送用異形管：按設計要求做水壓試驗（壓力≥1.5 倍設計壓力）或氣密性試驗，無滲漏。
七、不同材質異形管的特殊要求
奧氏體不銹鋼（304/316L）：重點防晶間腐蝕、熱裂紋，控制碳含量（選 L 級低碳焊材），避免過熱；
鐵素體不銹鋼（430）：重點防冷裂紋，焊前預熱至 100-150℃，焊后空冷；
雙相不銹鋼（2205）：重點控相比例，嚴格限制熱輸入，焊后快冷，保證鐵素體 + 奧氏體各占 50% 左右，避免耐蝕性下降。
總結
不銹鋼異形管焊接的核心是 **“控熱輸入、防變形、保耐蝕”**，需從焊前清理、焊材匹配、工藝參數、焊接順序到焊后鈍化全流程把控，尤其針對異形截面的復雜位置，需通過專用夾具、小電流快速焊、對稱焊接等手段，保證焊縫質量與構件精度。
